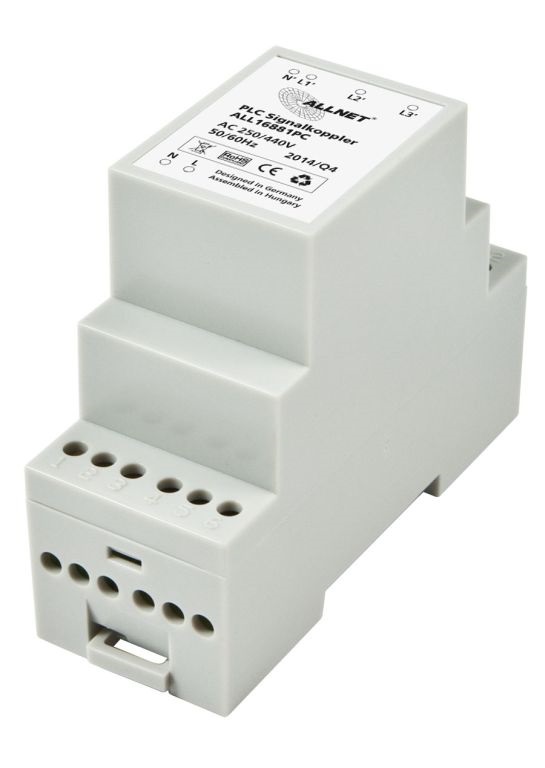

ALLNET ALL16881 / Powerline Phasenkoppler/Signalbrücke 3 Pha
Hersteller Art.Nr.:
ALL16881PC
Phasenkoppler/Signalkoppler für Powerlinenetze zum Einbau in den Sicherungskasten (Hutschiene).
Highlights:
- ALL16881PC AC 250 / 440 V 50/60Hz
- Powerline Geräte auf unterschiedlichen Phasen und Stromkreisen können nun miteinander kommunizieren
- Frequenzrange 1~70 MHz
- Montage auf DIN-HUT-Schiene
- Geeignet zur Signalüberbrückung über FI-Schutzschalter und
Stromzählern
Verbindet alle Phasen des Hausstromnetzes untereinander und macht das Powerlinesignal auf allen Steckdosen in einem Stromkreis verfügbar. Über die vierte LX-Phase können Querverbindungen zu anderen Stromkreisen realisiert werden, wenn Stromzähler, FI-Schutzschalter und ähnliche Hindernisse für die Powerline Kommunikation überwunden werden müssen.
** WICHTIG: 3 Phasen + "L/N" . Durch bessere Kopplung erhöhte Reichweite im Vergleich zum Standard-Phasenkoppler. Mehere Stromkreise können mit diesem Adapter verbunden werden. FI´s können mit mehreren überbrückt werden **
ACHTUNG: Diese Geräte dürfen nur durch eine Elektrofachkraft installiert werden, anderfalls besteht Brandgefahr oder Gefahr eines elektrischen Schlages.

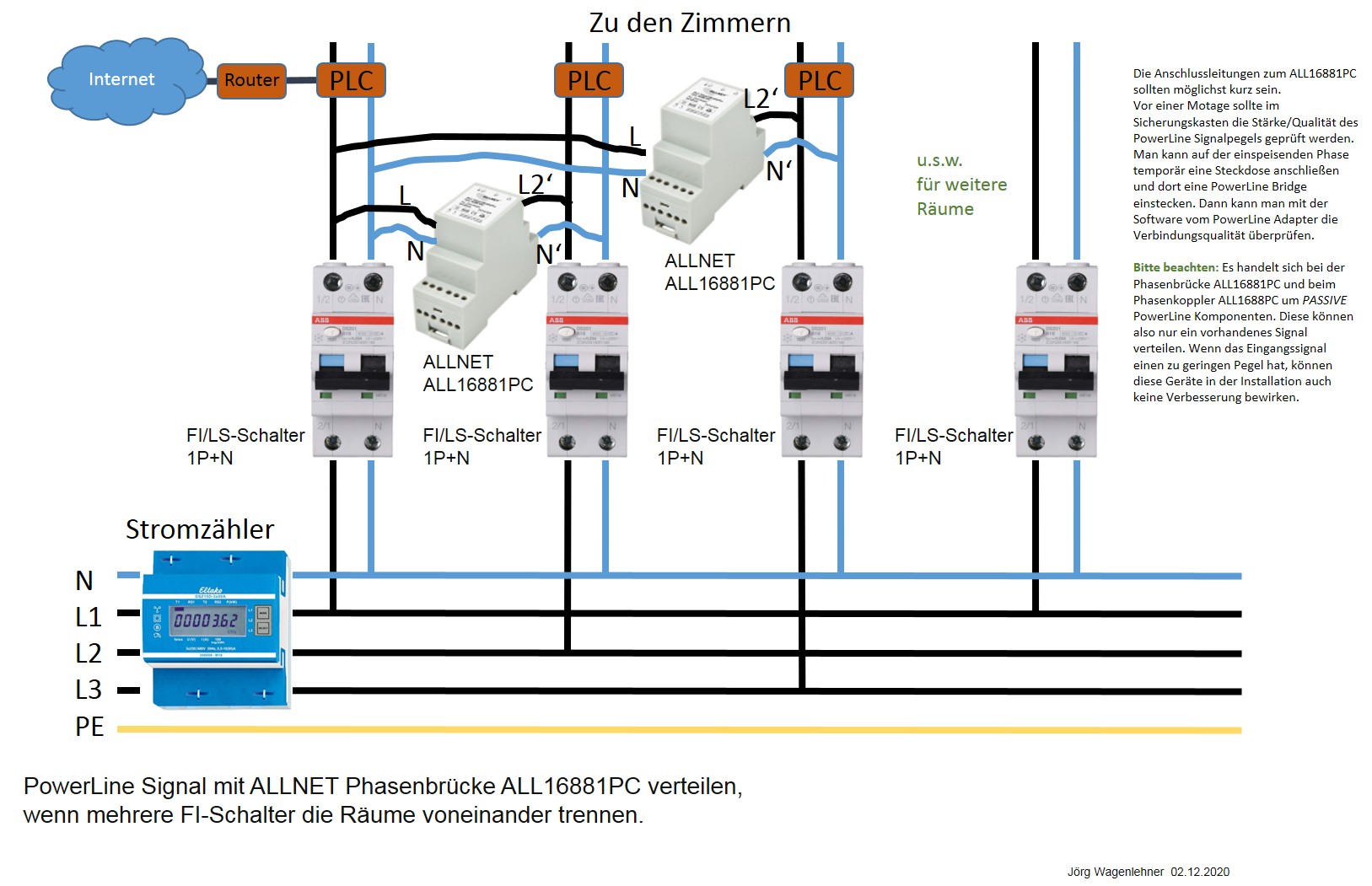

Schaltbild für Elektrofachkraft: Mehr Details siehe Anleitung. Im Handbuch sind 2 Einsatzbeispiele aufgeführt. Für weitere Einsatzbeispiele bitte kontaktieren Sie hierzu unseren Support support@allnet.de
Technical Details:
| Frequency Range: | 0-70Mhz |
| Nominal Voltage: | AC 250/440V 4x22nFX2, 3 phase |
| Temperature Range: | -25°C - 100°C |
| Installation width: | 34mm |
| Installation depth: | 70mm max. |
| Mounting: | DIN rail mounting |
| Mark: | CE |
