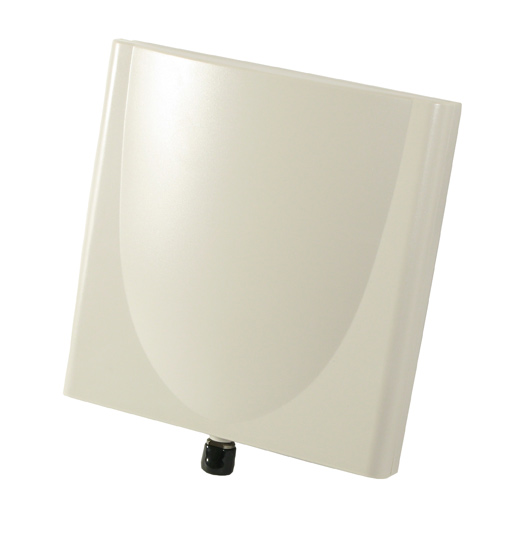

ALLNET Antenne 5,8 GHz 18dBi Flat Patch outdoor N-Type
101,13 €
Sofort verfügbar, Lieferzeit: 4-6 Tage
Produktinformationen "ALLNET Antenne 5,8 GHz 18dBi Flat Patch outdoor N-Type"
Hersteller Art.Nr.:
ALL19025
Wireless LAN Richtfunk Antenne mit 18 dBi Gewinn für das 5 GHz Frequenz Band
Diese 5 GHz Antenne ist für gerichtete Verbindungen geeignet. Mit ihren 18 dBi Gewinn besitzt sie einen Öffnungswinkel von 18°, der eine gezielte Übertragung erlaubt. Damit lassen sich bei vollen 54 Mbit/s Übertragungsgeschwindigkeit bis 400 m und bei 4 Mbit/s bis ca. 7 km überbrücken (bei Verwendung der gleichen Antenne auf beiden Seiten, mit Überspannungsschutz und 5 m Kabel). Durch ihre kompakte und flache Bauform ist sie unauffällig und leicht zu montieren. Die Antenne besitzt eine N Buchse.
Technische Daten:
Element | Spezifikation |
Frequenzbereich: | 5150 - 5350 GHz 5470 - 5875 MHz |
Polarisierung: | Linear, vertikal |
Gewinn: | 10 dBi |
3dB Öffnungswinkel horizontal: | 18° |
3dBÖffnungswinkel vertikal | 18° |
Front to back ratio: | > 25dB |
Max. Leistung: | 5 W (CW) bei 25 °C |
Anschluss: | N-Type Buchse |
Gewicht, Abmessungen: | 0,265 kg, 80 x 78 x 511 mm |
Farbe: | hellgrau |
Betriebstemperatur: | -40 °C bis +80 °C |
Lagerungstemperatur: | -40 °C bis +80 °C |
Windlast @ survival speed: | 216 km/h (137 mph) |
Befestigung: | Wandhalter und Mastschelle im Lieferumfang enthalten |
Datenblätter:
Datenblatt-1
ALL63303-ALL88874
Hersteller Art.Nr.:ANT-CAB-RSMA-N-150ANT-CAB-RSMA-N-150, R-SMA Stecker <-> N-Type Stecker Länge: 150 cm Dämpfung bei 2,4GHz: ca. 1,15 dB Dämpfung bei 5,xGHz: ca. 1,80 dB Innenleiter: Cu-Litze, blank, Durchmesser: 0,97 mm Isolierung: SPE, Durchmesser: 2,67 mm Außenleiter: Aluminium Folie Cu-Geflecht: verzinnt, 85% optische Bedeckung Mantel: PUR, Durchmesser 4,95 mm (+/- 0,2mm), halogenfrei Farbe: schwarz Biegeradius (ohne Zugbelastung): Installation, einmalig - 15mm mehrfach - 75mm Temperaturbereich: -40 bis +85 Grad C Datenblätter: Datenblatt-1 Datenblatt-2 Datenblatt-3 Datenblatt-4 Datenblatt-5 Datenblatt-6 Datenblatt-7
ALL63303-ALL88875
Hersteller Art.Nr.:ANT-CAB-RSMA-N-300ANT-CAB-RSMA-N-300, R-SMA Stecker <-> N-Type Stecker Länge: 300 cm Dämpfung bei 2,4GHz: ca. 2,5 dB Dämpfung bei 5,xGHz: ca. 3,6 dB Innenleiter: Cu-Litze, blank, Durchmesser: 0,97 mm Isolierung: SPE, Durchmesser: 2,67 mm Außenleiter: Aluminium Folie Cu-Geflecht: verzinnt, 85% optische Bedeckung Mantel: PUR, Durchmesser 4,95 mm (+/- 0,2mm), halogenfrei Farbe: schwarz Biegeradius (ohne Zugbelastung): Installation, einmalig - 15mm mehrfach - 75mm Temperaturbereich: -40 bis +85 Grad C Datenblätter: Datenblatt-1 Datenblatt-2 Datenblatt-3 Datenblatt-4 Datenblatt-5 Datenblatt-6 Datenblatt-7
ALL63303-ALL88876
Hersteller Art.Nr.:ANT-CAB-RSMA-N-500ANT-CAB-RSMA-N-500, R-SMA Stecker <-> N-Type Stecker Länge: 500 cm Dämpfung bei 2,4GHz: ca. 3,8 dB Dämpfung bei 5,xGHz: ca. 6,0 dB Innenleiter: Cu-Litze, blank, Durchmesser: 0,97 mm Isolierung: SPE, Durchmesser: 2,67 mm Außenleiter: Aluminium Folie Cu-Geflecht: verzinnt, 85% optische Bedeckung Mantel: PUR, Durchmesser 4,95 mm (+/- 0,2mm), halogenfrei Farbe: schwarz Biegeradius (ohne Zugbelastung): Installation, einmalig - 15mm mehrfach - 75mm Temperaturbereich: -40 bis +85 Grad C Datenblätter: Datenblatt-1 Datenblatt-2 Datenblatt-3 Datenblatt-4 Datenblatt-5 Datenblatt-6 Datenblatt-7
ALL63303-ALL88877
Hersteller Art.Nr.:ANT-CAB-RSMA-N-700ANT-CAB-RSMA-N-700, R-SMA Stecker <-> N-Type Stecker Länge: 700 cm Dämpfung bei 2,4GHz: ca. 5,3 dB Dämpfung bei 5,xGHz: ca. 8,5 dB Innenleiter: Cu-Litze, blank, Durchmesser: 0,97 mm Isolierung: SPE, Durchmesser: 2,67 mm Außenleiter: Aluminium Folie Cu-Geflecht: verzinnt, 85% optische Bedeckung Mantel: PUR, Durchmesser 4,95 mm (+/- 0,2mm), halogenfrei Farbe: schwarz Biegeradius (ohne Zugbelastung): Installation, einmalig - 15mm mehrfach - 75mm Temperaturbereich: -40 bis +85 Grad C Datenblätter: Datenblatt-1 Datenblatt-2 Datenblatt-3 Datenblatt-4 Datenblatt-5 Datenblatt-6 Datenblatt-7
ALL63303-ALL88878
Hersteller Art.Nr.:ANT-CAB-RSMA-RSMA-300ANT-CAB-RSMA-RSMA-300, R-SMA Stecker <-> R-SMA Buchse Länge: 300 cm Dämpfung bei 2,4GHz: ca. 0,95 dB Dämpfung bei 5,xGHz: ca. 1,50 dB Innenleiter: Cu-Litze, blank, Durchmesser: 0,97 mm Isolierung: SPE, Durchmesser: 2,67 mm Außenleiter: Aluminium Folie Cu-Geflecht: verzinnt, 85% optische Bedeckung Mantel: PUR, Durchmesser 4,95 mm (+/- 0,2mm), halogenfrei Farbe: schwarz Biegeradius (ohne Zugbelastung): Installation, einmalig - 15mm mehrfach - 75mm Temperaturbereich: -40 bis +85 Grad C Datenblätter: Datenblatt-1 Datenblatt-2 Datenblatt-3 Datenblatt-4 Datenblatt-5 Datenblatt-6 Datenblatt-7
ALL63303-ALL88879
Hersteller Art.Nr.:ANT-CAB-RSMA-RSMA-500ANT-CAB-RSMA-RSMA-500, R-SMA Stecker <-> R-SMA Buchse Länge: 500 cm Dämpfung bei 2,4GHz: ca. 3,8 dB Dämpfung bei 5,xGHz: ca. 6,0 dB Innenleiter: Cu-Litze, blank, Durchmesser: 0,97 mm Isolierung: SPE, Durchmesser: 2,67 mm Außenleiter: Aluminium Folie Cu-Geflecht: verzinnt, 85% optische Bedeckung Mantel: PUR, Durchmesser 4,95 mm (+/- 0,2mm), halogenfrei Farbe: schwarz Biegeradius (ohne Zugbelastung): Installation, einmalig - 15mm mehrfach - 75mm Temperaturbereich: -40 bis +85 Grad C Datenblätter: Datenblatt-1 Datenblatt-2 Datenblatt-3 Datenblatt-4 Datenblatt-5 Datenblatt-6 Datenblatt-7
ALL63303-ALL88880
Hersteller Art.Nr.:ANT-CAB-RSMA-RSMA-700ANT-CAB-RSMA-RSMA-700, R-SMA Stecker <-> R-SMA Buchse, Länge: 700 cm Dämpfung bei 2,4GHz: ca. 5,3 dB Dämpfung bei 5,xGHz: ca. 8,5 dB Innenleiter: Cu-Litze, blank, Durchmesser: 0,97 mm Isolierung: SPE, Durchmesser: 2,67 mm Außenleiter: Aluminium Folie Cu-Geflecht: verzinnt, 85% optische Bedeckung Mantel: PUR, Durchmesser 4,95 mm (+/- 0,2mm), halogenfrei Farbe: schwarz Biegeradius (ohne Zugbelastung): Installation, einmalig - 15mm mehrfach - 75mm Temperaturbereich: -40 bis +85 Grad C Datenblätter: Datenblatt-1 Datenblatt-2 Datenblatt-3 Datenblatt-4 Datenblatt-5 Datenblatt-6 Datenblatt-7
ALL63303-ALL90011
Hersteller Art.Nr.:ANT-ADP-T-NF-2NFT-Stück, N-Type Buchse (female) auf 2x N-Type Buchse (female) Datenblätter: Datenblatt-1 Datenblatt-2 Datenblatt-3 Datenblatt-4 Datenblatt-5 Datenblatt-6 Datenblatt-7
ALL63303-ALL90403
Hersteller Art.Nr.:ANT-CAB-NM-NM-150ANT-CAB-NM-NM-150, N-Type Stecker <-> N-Type Stecker Länge: 150 cm Dämpfung bei 2,4GHz: ca. 1,15 dB Dämpfung bei 5,xGHz: ca. 1,80 dB Innenleiter: Cu-Litze, blank, Durchmesser: 0,97 mm Isolierung: SPE, Durchmesser: 2,67 mm Außenleiter: Aluminium Folie Cu-Geflecht: verzinnt, 85% optische Bedeckung Mantel: PUR, Durchmesser 4,95 mm (+/- 0,2mm), halogenfrei Farbe: schwarz Biegeradius (ohne Zugbelastung): Installation, einmalig - 15mm mehrfach - 75mm Temperaturbereich: -40 bis +85 Grad C Datenblätter: Datenblatt-1 Datenblatt-2 Datenblatt-3 Datenblatt-4 Datenblatt-5 Datenblatt-6 Datenblatt-7 Datenblatt-8
ALL63303-ALL90404
Hersteller Art.Nr.:ANT-CAB-NM-NM-300ANT-CAB-NM-NM-300, N-Type Stecker <-> N-Type Stecker Länge: 300 cm Dämpfung bei 2,4GHz: ca. 0,95 dB Dämpfung bei 5,xGHz: ca. 1,50 dB Innenleiter: Cu-Litze, blank, Durchmesser: 0,97 mm Isolierung: SPE, Durchmesser: 2,67 mm Außenleiter: Aluminium Folie Cu-Geflecht: verzinnt, 85% optische Bedeckung Mantel: PUR, Durchmesser 4,95 mm (+/- 0,2mm), halogenfrei Farbe: schwarz Biegeradius (ohne Zugbelastung): Installation, einmalig - 15mm mehrfach - 75mm Temperaturbereich: -40 bis +85 Grad C Datenblätter: Datenblatt-1 Datenblatt-2 Datenblatt-3 Datenblatt-4 Datenblatt-5 Datenblatt-6 Datenblatt-7
ALL63303-ALL90405
Hersteller Art.Nr.:ANT-CAB-NM-NM-500ANT-CAB-NM-NM-500, N-Type Stecker <-> N-Type Stecker Länge: 500 cm Dämpfung bei 2,4GHz: ca. 3,8 dB Dämpfung bei 5,xGHz: ca. 6,0 dB Innenleiter: Cu-Litze, blank, Durchmesser: 0,97 mm Isolierung: SPE, Durchmesser: 2,67 mm Außenleiter: Aluminium Folie Cu-Geflecht: verzinnt, 85% optische Bedeckung Mantel: PUR, Durchmesser 4,95 mm (+/- 0,2mm), halogenfrei Farbe: schwarz Biegeradius (ohne Zugbelastung): Installation, einmalig - 15mm mehrfach - 75mm Temperaturbereich: -40 bis +85 Grad C Datenblätter: Datenblatt-1 Datenblatt-2 Datenblatt-3 Datenblatt-4 Datenblatt-5 Datenblatt-6 Datenblatt-7
