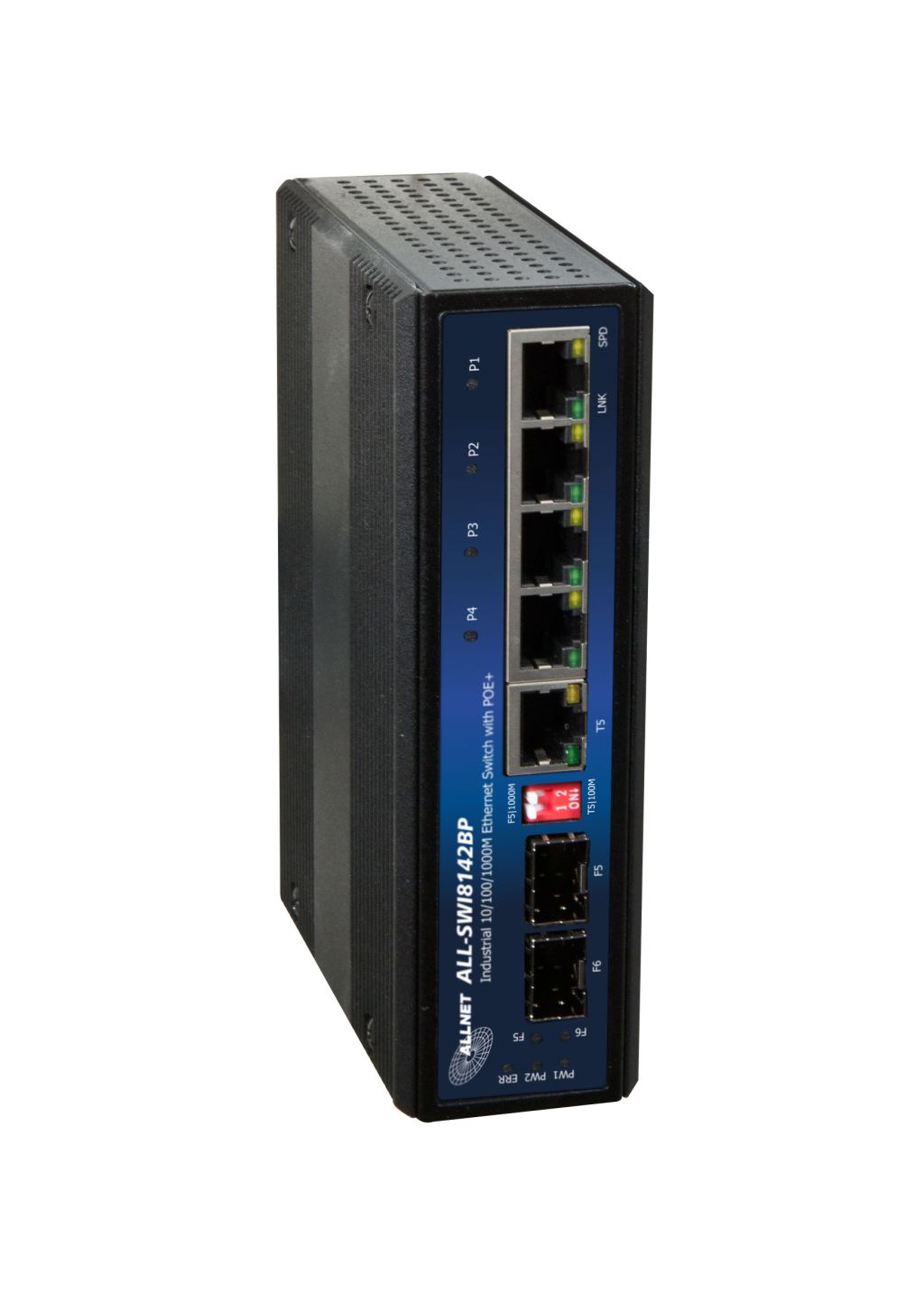

ALLNET Switch unmanaged industrial 4 Port Gigabit 126W / 4x PoE+ / 1x LAN / 1x SFP oder 1x SFP / DIN / Power Booster / "ALL-SWI8142BP"
Hersteller Art.Nr.:
ALL-SWI8142BP
Highlights:
- Performanter "Power-Booster" -- 12V/24V/48V DC Leistungsaufnahme
- Robuster 6 Port Industrial Gigabit PoE Injektor
- 4x 10/100/1000M TX PSE (802.3af/at PoE+)
- 2x 100/1000M SFP Slots für MiniGbic Module
- Spannungsverstärker von 12V/24V/48V DC bis zu 55V DC
- Eingangsspannungsbereich: 12-56V DC
- Erweiterte Betriebstemperatur: -40°C bis +75°C

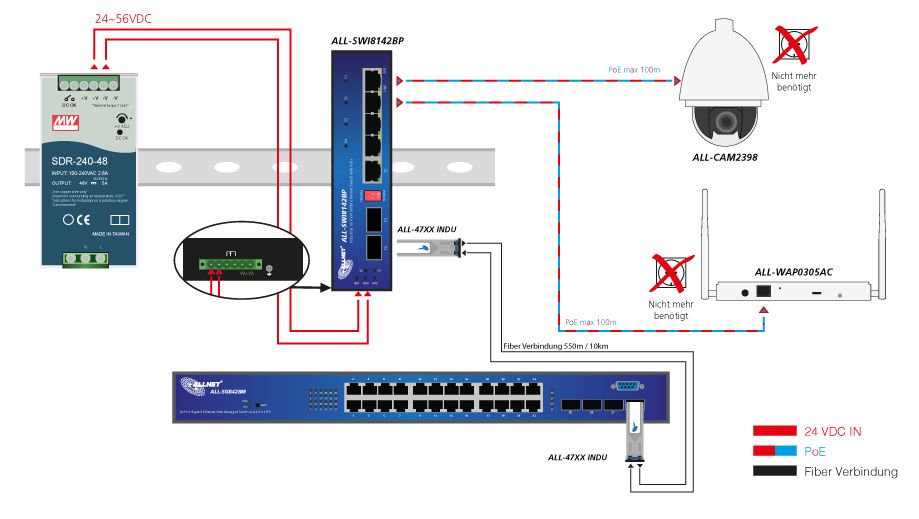

Der 6 Port High Power Industrial PoE+ Switch ist ein performanter Spannungsverstärker, der mit unserer hocheffizienten ColdDesign Technologie entwickelt wurde und so die niedrige Eingangsspannung von 12V/24V/48V DC, auf bis zu 55V DC verstärken kann, um so die Anforderung des IEEE802.3at Standards zu erfüllen. Die ColdDesign Technologie verstärkt nicht nur die Eingangsspannung sondern reduziert auch die übermäßige Hitzeentwicklung auf ein Minimum. Der Injektor ist mit zwei FSP Fiber Ports ausgestattet, um das Netzwerk durch die Anbindung weiterer Geräte über die redundanten Glasfaserverbindungen zu erweitern. Eingehende Tests gewährleisten die Funktionalität Ihrer Sicherheits-, Transport- und Telefonie-Anwendungen und stellen Ihnen so einen zuverlässigen Partner zur Seite.
Technische Daten:
| IEEE Standard | IEEE 802.3 10Base-T Ethernet IEEE802.3af for POE IEEE802.3at for POE+ |
| Switch Architecture | Back-plane (Switching Fabric): 12Gbps |
| Data Processing | Store and Forward |
| Flow Control: | IEEE 802.3x Flow Control and Back Pressure |
| Jumbo Frame | 9KB |
| MAC address Table Size | 1K |
| Packet Buffer Size | 1M |
| Network Connector : | 5xRJ-45 10/100/1000BaseT(X) auto negotiation, 4 Giga POE+ 802.3at/af 30W PSE per port |
| Network Cable | UTP/STP Cat.5e or above Cable |
| EIA/TIA-568 10-ohm (100m) | |
| Fiber Cable (Multi-mode):50/125um,62.5/125um | |
| Protocol | CSMA/CD |
| LED | PW1(Power 1) Green, PW2(Power 2) Green, ERR (Fault) Amber, |
| TX/RJ-45 port: LNK (Link/Active) Green, SPD(Speed) 10/100(OFF) ,1000 (Green) | |
| SFP Fiber Per port: Link (Green) Active Flash | |
| DIP Switch | DIP 1: OFF: Port 5 SFP ON (DEFAULT) ON: SFP 100M |
| Reserve polarity protection | Present |
| Overload current protection | Present |
| Power Supply | Redundant Dual DC 12V-56V Power Input |
| Power Consumption | 5.76W@12/24/48 VDC full load, Without POE |
| Alarm Relay Contact | Relay outputs with current carrying capacity of 1 A @24VDC, Relay in short circuit mode when 2 powers are connected. in open circuit mode when only one power supply is connected |
| POE power | POE power per port 30watts. Maximum 36Watts per port at 12/24/48VDC input Maximum total power 126Watts at 24VDC and 48VDC power input. Maximum total power 65W at 12VDC power input |
| Removable Terminal Block | Provide 2 Redundant power, Alarm relay contact ,6 Pin Wire range: 0.34mm^2 to 2.5mm^2 Solid wire (AWG):12-24/14-22 Stranded wire(AWG): 12-24/14-22 Torque:5lb-In/0.5Nm/0.56Nm Wire Strip length: 7-8mm |
| Operating Temperature | -40° ~ 75° fully tested. |
| Operating Humidity | 5% to 95% (Non-condensing) |
| Storage Temperature | -40° ~ 85° C |
| MTBF (mean time between failure) | 510,304 hrs ( MIL-HDBK-217F) at 25°C |
| Housing | Rugged Metal, IP30 Protection |
| Case Dimension (L x W x D) | 142mmx43mmx105mm (LxWxD) |
| Installation mounting | DIN Rail mounting and Wall Mounting |
| Certifications: | |
| EN55022/24 | ITE equipment |
| EN50155 | Railways Applications Electronic Equipment used on Rolling Stock |
| EN55011 | Industrial, Scientific and Medical (ISM) equipment |
| EN50121-3-2 | Railway Applications – Electromagnetic Compatibility – Part 3-2 Rolling Stock - Apparatus |
| EN50121-4 | Railway Applications – Electromagnetic Compatibility – Part4 Emissions and Immunity of the Signaling and Telecommunications Apparatus |
| Safety | IEC EN60950-1 |
| EMC/EMS | CE, FCC, VCCI |
| EMI | FCC Part 15 Subpart B Class A, |
| EN 50155 / EN 60068-2-6 | Vibration |
| EN 50155 / EN 60068-2-27 | Shock |
| EN 50155 / EN 60068-2-32 | Free Fall |
Artikeleigenschaften
Management: unmanaged
Belüftung Switch: Mit Lüfter
LAN Geschwindigkeit: 1Gbit/S
PoE Port Leistung: 30W at
SFP Geschwindigkeit: SFP 1GBit
PoE Budget: <200 Watt
Einsatzort Switch: Industrial DIN
SFP Port Anzahl: 1
Anzahl Ports PoE/LAN: 4/1
Extra Features: Power Booster
